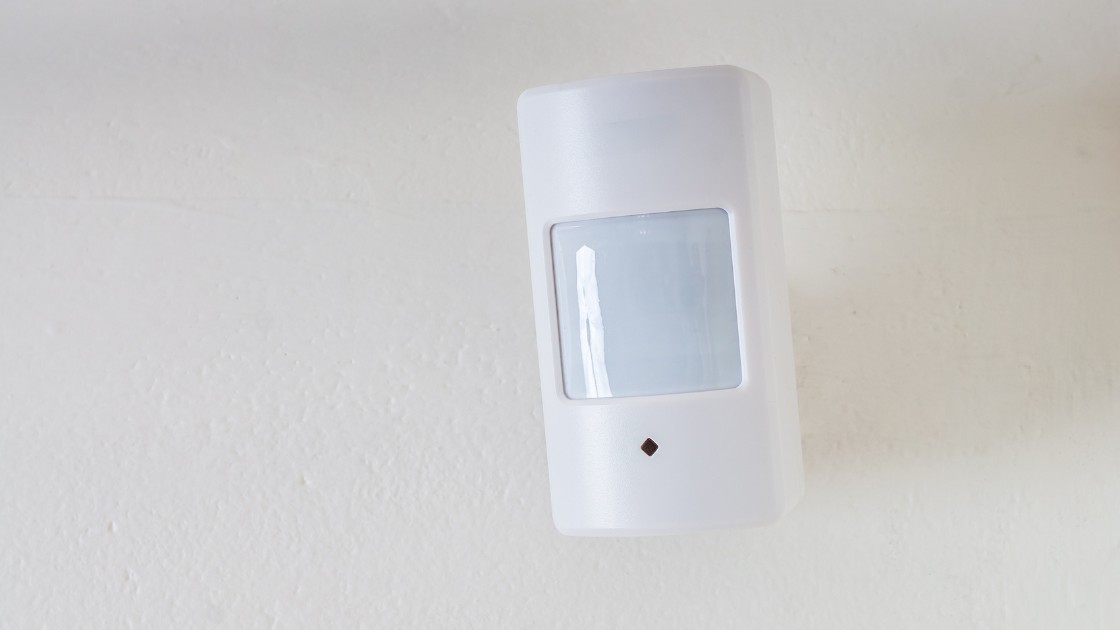

Przegląd czujek ruchu PIR – jaką wybrać i do jakich zastosowań?

Czujka Smile-22P Genevo

Urządzenie można znaleźć w ofercie gdańskiej firmy Genevo. Przeznaczone jest do zastosowań wewnętrznych. Czujka przewodowa, szerokokątna (kąt widzenia 90 stopni) o granicznym zasięgu 15m (w skróconej notce informacyjnej jest mowa o zasięgu 12m).

Między innymi ze względu na ciekawe wzornictwo znajdzie swoje zastosowanie w mieszkaniach, domach i biurach. Budowa soczewki wspiera zabezpieczenie strefy podejścia. Na stronie internetowej nie znalazłem deklaracji klasy czujki. Producent nie zapewnia „odporności” czujki na zwierzęta domowe. Osoby, którym potrzebna taka opcja, zachęca do zakupu modelu dualnego (PIR+MW) oznaczonego Mouse-09P i umieszczonego w podobnej obudowie.

Instalatorzy doceniają Smile-22P między innymi ze względu na wbudowane rezystory parametryzujące linię dozorową centralki tej firmy. Dzięki temu montaż jest szybszy i bardziej elegancki.

Cena sugerowana przez producenta mieści się w przedziale charakterystycznym dla tej kategorii urządzeń (55zł netto).

Czujka Bingo Vidicon

Bingo to bardzo popularna czujka ruchu oferowana przez Vidicon. Szerokoątna (90 stopni) o zasięgu granicznym 18m. Istnieje możliwość takiego przesłonięcia soczewki, aby zapewnić również widzenie kurtynowe (zasięg również 18m). Dostępna jest płynna regulacja czułości i zmniejszenia zasięgu. Przewidziana do zastosowań wewnętrznych.

W wersji szerokokątnej oferuje „odporność” na zwierzęta: do wyboru w opcji do 15kg i 25kg. Instrukcja zawiera stosunkowo precyzyjny opis dotyczący w/w funkcji. Vidicon ostrzega, że zwierzę poruszające się bardzo intensywnie lub skaczące może zostać wykryte. Nakazuje załączenie w czujce funkcji zliczania pobudzeń (2 lub 3 impulsy wykrycia ruchu) i ograniczenie czułości do 10-12m. Jednoznacznie ostrzega, iż ustawienie mebli w pobliżu czujki zwiększa ryzyko alarmów fałszywych. Znajdziemy też przybliżoną wysokość ignorowanych zwierząt w temperaturze pokojowej: gryzonie od 5 do 12cm, koty od 5 do 35cm i psy od 10 do 45cm. Rozróżnienie wynika stąd, że czujka analizując poruszający się obiekt bierze pod uwagę zarówno charakterystykę poruszania się jak i wysokość obiektu oraz moc generowanego promieniowania cieplnego. Doceniam fakt zamieszczenia rzeczowych i pomocnych wytycznych. W tym kontekście BINGO wyróżnia się na tle konkurencji.

Zalecana wysokość montażu to od 1,8m do 2,4m. W celu uniknięcia alarmów fałszywych wywołanych przez zwierzęta domowe zalecany jest montaż na wysokości 2,4m.

Nadaje się do zastosowania w mieszkaniach, domach i biurach. Wszędzie tam gdzie nie ma przeciągów i panują stabilne warunki termiczne. Poradzi sobie z obecnością niektórych mniejszych zwierząt domowych.

Cena proponowana przez jednego z dystrybutorów to 49zł neto.

Czujka Swan Crow

Urządzenie Swan firmy Crow ma parametry bardzo podobne do Bingo od Vidicon. Instrukcja montażu o której wspomniałem wyżej jest jednak skromniejsza i mniej precyzyjna.

Cena proponowana przez jednego z dystrybutorów to 47zł netto.

Czujka FLX-S-ST Optex

Firma Optex jest kojarzona często ze znakomitymi czujkami przeznaczonymi do zastosowań zewnętrznych (np. z barierami aktywnej podczerwieni), ale ma wiele do powiedzenia także na polu urządzeń wewnętrznych.

FLX-S-ST do czujka do zastosowań wewnętrznych. Może pracować w wersji szerokokątnej (kąt 85 stopni, zasięg 12m) lub w konfiguracji kurtynowej (kąt 5 stopni, zasięg 18m przy maksymalnej szerokości kurtyny 2m). Zmiana konfiguracji realizowana jest dzięki obracanej soczewce.

Zalecana wysokość montażu to 2-3m.

Optex deklaruje wysoką tolerancję na małe zwierzęta, ale nie podaje więcej szczegółów w tym zakresie. Producent jest za to precyzyjny jeśli chodzi o strefy detekcji: 76 stref w wersji szerokokątnej i 12 stref w wersji kurtynowej. Generalnie można przyjąć, że większa liczba stref przekłada się na szybsze wykrycie poruszającego się obiektu.

Nadaje się do zastosowania w mieszkaniach, domach i biurach. Świetnie się sprawdzi w przypadku konieczności zabezpieczenia kurtynowego np. wzdłuż przeszklonej ściany.

Cena proponowana przez jednego z dystrybutorów to 55zł netto.

Czujka FX-360 Optex

O ile wszystkie wcześniej przywołane czujki przeznaczone były do montażu ściennego, a najczęściej narożnego, o tyle FX-360 to czujka sufitowa.

Charakteryzuje się widzeniem dookólnym (360 stopni). Sposób montażu sprawie, że zasięg widzenia jest szczególnie ściśle powiązany z wysokością montażu. Instalacja na wysokości 3,6m zaowocuje zasięgiem 12m. Ale już instalacja na wysokości 2,4m zmniejszy zasięg do 8m.

Ciekawe rozwiązanie, które sprawdzi się np. w biurach typu open space lub pomieszczeniach w których wszystkie ściany są przeszklone, albo w których meble mogłyby przesłaniać pole widzenia czujki zamontowanej narożnie.

Cena proponowana przez jednego z dystrybutorów to 190zł netto.

Czujka DG467 Paradox

DG 467 to kolejne rozwiązanie czujki sufitowej, tym razem od firmy Paradox.

Wspominam o nim, gdyż czujka ta ma wbudowany moduł adresowalny, dzięki czemu można ją podłączać bezpośrednio do magistrali centralki tej samej firmy w systemach Digiplex. Dzięki takiemu podejściu można uzyskać istotne oszczędności w zakresie prowadzenia okablowania do wielu czujek sufitowych zamontowanych np. na salach konferencyjnych większego biurowca.

Cena proponowana przez jednego z dystrybutorów to 199zł netto.

Czujka Aqua Ring Satel

To ostatni mój przykład czujki sufitowej. Aqua Ring to produkt gdańskiej firmy Satel.

Wysokość montażu od 2,2m do 4,5m. Dla 2,2m obszar detekcji wynosi 36m2, zaś dla 4,5m obszar detekcji wynosi 80m2 (w razie potrzeby obszary można łatwo przeliczyć na zasięg lub promień widzenia).

Cena proponowana przez jednego z dystrybutorów to 89zł netto, a wiec jest to atrakcyjna finansowo propozycja w odniesieniu do dwóch poprzednich modeli.

Czujka EV1012AM United Technologies

Urządzenia firmy United Technologies są z pewnością lepiej kojarzone w świecie instalatorów jako produkty marki Aritech.

EV1012AM to urządzenie wewnętrzne, szerokokątne (86 stopni) o zasięgu 12m. Dopuszczalna wysokość montażu to od 1,8m do 3m.

Co ją zatem wyróżnia? Czujka wyposażona jest w funkcję tzw. antymaskingu. Innymi słowy wykrywa próby zamaskowania soczewki (np. poprzez nałożenie na czujkę przesłony z kartonu lub innego materiału stanowiącego przegrodę dla promieniowania podczerwonego). Sabotaż tego rodzaju jest odróżniany od zmiany przejrzystości soczewki na skutek zakurzenia, czy drobnego zabrudzenia.

Producent wraz z czujką dostarcza certyfikat zaświadczający, iż mieści się ona w trzeciej klasie zabezpieczenia (Grade 3). Zazwyczaj czujki mieszczą się drugiej klasie (Grade 2) lub nie mają przyznanej klasy potwierdzonej badaniami akredytowanego laboratorium.

Budowa systemu w określonej klasie może wynikać m.in. z przepisów prawa lub chociażby zapisów planu ochrony zabezpieczanego obiektu. Jeśli zatem iwenstor jest zainteresowany systemem wykonanym w trzeciej klasie, to w ogólności wszystkie urządzenia składowe systemu (w tym również czujki  PIR) muszą mieć certyfikaty potwierdzające kwalifikację do klasy trzeciej.

Cena proponowana przez jednego z dystrybutorów to 420zł netto.

Czujka Digigard 75+ Paradox

Kolejna czujka wewnętrzna. Szerokokątna (90 stopni) o zasięgu 11m. Poczwórny pyroelement, regulacja czułości, wymienne soczewki. Znamy to już z poprzednich przykładów.

Wspominam o niej, bo pośród znanych mi rozwiązań najlepiej radzi sobie z odpornością na pobudzenia generowane przez zwierzęta domowe. Producent mówi nawet o psach do 40kg.

Cena proponowana przez jednego z dystrybutorów to 165zł netto.

Czujka Digigard 85 Paradox

Czujki PIR stosuje się nie tylko wewnątrz. Jeśli potrzebujemy zabezpieczenia zewnętrznego, to przewodowy Digigard 85 jest dobrą rekomendacją.

Prawdziwy kombajn. Może pracować w trybie odporności na zwierzęta tak jak wewnętrzny Digigard 75+. Może pracować przestrzennie lub jako kurtyna pozioma albo pionowa. Ma certyfikat Grade 2. Posiada wbudowany moduł adresowalny (przyda się tylko we współpracy z wybranymi centralkami Paradox).

Montaż na zewnątrz wiąże się z koniecznością utrzymania reżimu szczelności, tj. m.in. uszczelnienia otworu do wprowadzenia kabla sygnałowego.

Cena proponowana przez jednego z dystrybutorów to 449zł netto.

Czujka EVO PIR Genevo

Na koniec pozostawiłem przykładową czujkę bezprzewodową. Należy pamiętać, że czujki bezprzewodowe są przypisane do centralek (modułów radiowych) danego producenta. Tak też jest w przypadku Genevo.

Jest to urządzenie wewnętrzne, szerokokątne (90 stopni) o zasięgu 12m. Nie gwarantuje odporności na zwierzęta. Ma parametry analogiczne do przewodowej Smile-22P opisanej na początku artykułu. Stanowi tą samą linię wzorniczą.

Czujka zapewnia dwukierunkową łączność z centralką w paśmie 868MHz. Biorąc pod uwagę aktualne standardy nie zalecam montażu popularnych dawniej czujek bezprzewodowych z łącznością jednokierunkową.

Zasilana jest baterią CR123A. Czas pracy bez wymiany baterii wynosi przeciętnie ok.2 lat.

Zastosowanie identyczne jak dla Smile-22P i wszędzie tam, gdzie prowadzenie okablowania jest kłopotliwe, niewskazane lub wręcz zabronione.

Ze względu na design jest dobrym rozwiązaniem, gdy chcemy zbudować system hybrydowy (częściowo przewodowy, częściowo bezprzewodowy) w oparciu o centralkę i przewodowe urządzenia Genevo.

Cena sugerowana przez producenta wynosi 189zł netto.

W firmie SECURITY mamy własny dział zabezpieczeń technicznych. Sami testujemy dostępne na rynku urządzenia zanim zdecydujemy się na wprowadzenie ich do oferty dla naszych klientów. Zainteresowanych szczegółowymi rozwiązaniami technicznymi zapraszam do kontaktu z serwisem: security@security.gd.pl
